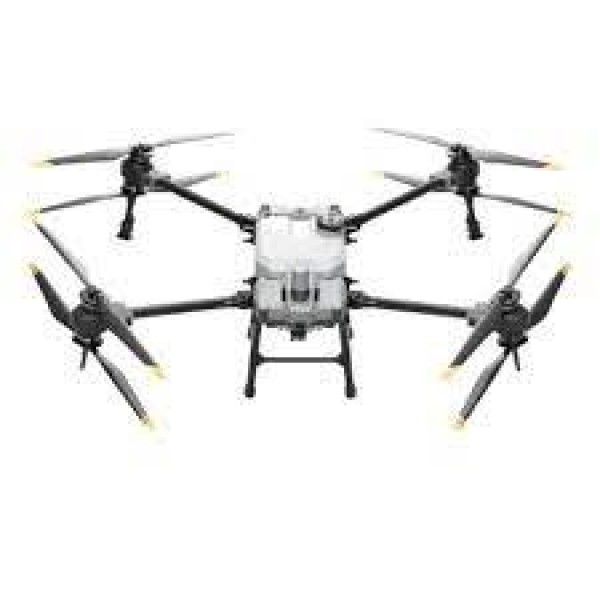

DJI AGRAS T40

Descripción

Especificaciones

Parámetros de la aeronave

Peso total

38 kg (sin batería)

50 kg (con batería)

Peso máximo de despegue[1]

Peso máximo al despegue para fumigación: 90 kg (a nivel del mar)

Peso máximo al despegue para esparcimiento: 101 kg (a nivel del mar)

Distancia entre ejes diagonal máxima

2184mm

Dimensiones

2800 mm × 3150 mm × 780 mm (brazos y hélices desplegados)

1590 mm × 1930 mm × 780 mm (brazos desplegados, hélices plegadas)

1125 mm × 750 mm × 850 mm (brazos cruzados)

Rango de precisión de vuelo estacionario (con fuerte señal GNSS)

Posicionamiento RTK habilitado:

±10 cm horizontales, ±10 cm verticales

Posicionamiento RTK deshabilitado:

±60 cm horizontal y ±30 cm vertical (radar habilitado: ±10 cm)

Frecuencia de funcionamiento RTK/GNSS

RTK: GPS L1/L2, GLONASS F1/F2, BeiDou B1/B2, Galileo E1/E5

GNSS: GPS L1, GLONASS F1, Galileo E1, BeiDou B1

Tiempo de vuelo[2]

Flotando sin carga útil: 18 min (@30000 mAh y peso de despegue 50 kg)

Flotando y rociando con carga útil completa: 7 min (@30000 mAh y peso de despegue 90 kg)

Flotando y volando con carga útil completa: 6 min (@30000 mAh y peso de despegue 101 kg)

Se puede configurar el radio de vuelo máximo

2000 metros

Resistencia máxima al viento

6 m/s

Sistema de propulsión - Motor

Tamaño del estator

100×33mm

Valor KV del motor

48 RPM/V

Fuerza de motor

4000 W/rotor

Sistema de propulsión - Hélice

Diámetro

54 pulgadas

Cantidad de rotores

8

Sistema de pulverización atomizado dual - Caja de operación

Capacidad de la caja de operación

Carga completa 40 L

Carga útil operativa

Carga completa 40 kg[1]

Sistema de pulverización atomizado dual - Aspersor

Modelo de rociador

LX8060SZ

Cantidad de rociadores

2

Tamaño de gota

50-300 micras

Ancho de pulverización efectivo máximo[3]

11 m (altitud operativa relativa 2,5 m, velocidad de vuelo 7 m/s)

Sistema de pulverización atomizado dual - Bomba de agua

Modelo de bomba

Bomba de impulsor de accionamiento magnético

Tasa de flujo máx.

6 l/min*2

Sistema de esparcimiento T40

Materiales aplicables

Partículas sólidas secas con un diámetro de 0,5 a 5 mm

Volumen del tanque esparcido

70 litros

Distribuir la carga interna del tanque

50 kg[1]

Ancho de esparcimiento del sistema de esparcimiento[4]

7 metros

Temperatura de funcionamiento recomendada

0°C a 40°C (32°F a 104°F)

Radar omnidireccional de matriz en fase activa

Número de modelo

RD2484R

Seguimiento del terreno

Inclinación máxima: 30°

Evitación de obstáculos[5]

Distancia sensible (horizontal): 1,5-50 m

Campo de visión: 360° horizontal, ±45° vertical

Condiciones de funcionamiento: Vuelo a más de 1,5 m sobre el obstáculo a una velocidad no superior a 7 m/s

Distancia de seguridad: 2,5 m (distancia entre la punta de la hélice y el obstáculo cuando la aeronave está en vuelo estacionario después de frenar)

Dirección de detección: evitación omnidireccional horizontal;

Distancia sensible (arriba): 1,5-30 m

campo de visión: 45°

Condiciones de funcionamiento: disponible durante el despegue, el aterrizaje y el ascenso cuando un obstáculo se encuentra a más de 1,5 m por encima de la aeronave

Distancia de seguridad: 2,5 m (distancia entre la parte superior de la aeronave y el obstáculo cuando la aeronave está en vuelo estacionario después de frenar)

Dirección de detección: hacia arriba

Radar de matriz en fase activa hacia atrás y hacia abajo

Número de modelo

RD2484B

Detección de altitud[5]

Dentro del rango de detección de altitud: 1-45 m

Rango de altitud fijo: 1,5-30 m

Evitación de obstáculos traseros[5]

Distancia sensible (trasera): 1,5-30 m

Campo de visión: ±60° horizontal, ±25° vertical

Condiciones de funcionamiento: disponible durante el despegue, el aterrizaje y el ascenso cuando hay un obstáculo a más de 1,5 m detrás de la aeronave y la velocidad de vuelo no supera los 7 m/s

Distancia de seguridad: 2,5 m (distancia entre la punta de la hélice y el obstáculo cuando la aeronave está en vuelo estacionario después de frenar)

Dirección de detección: hacia atrás

Sistema de visión binocular

Rango medible

0,4-25 m

Velocidad de detección efectiva

≤7 m/s

campo de visión

horizontales: 90; verticales: 106°

Requisitos del entorno de trabajo

Iluminación normal con superficies claramente texturizadas

Controlador remoto inteligente

Frecuencia de funcionamiento del O3 Pro[6]

2,4000 a 2,4835 GHz

5.725 a 5.850 GHz

Distancia efectiva de la señal O3 Pro

SRRC: 5 km

MIC/KCC/CE: 4 km

CCF: 7 km

(altitud de la aeronave a 2,5 m en un entorno sin obstrucciones ni interferencias)

protocolo wifi

Wi-Fi 6

Frecuencia de funcionamiento de Wi-Fi[6]

2,4000 a 2,4835 GHz

5.150 a 5.250 GHz

5.725 a 5.850 GHz

Protocolo Bluetooth

Bluetooth 5.1

Frecuencia de funcionamiento de Bluetooth

2,4000-2,4835 GHz

Ubicación

GPS + Galileo + BeiDou

pantallas de visualización

LCD táctil de 7,02 pulgadas con resolución de 1920 x 1200 y brillo de 1200 cd/m2

Aeronaves compatibles

AGRAS T40, AGRAS T20P

Temperatura de funcionamiento

-20 °C a 50 °C (-4 °F a 122 °F)

Rango de temperatura de almacenamiento

-30°C a 45°C (dentro de un mes)

-30°C a 35°C (entre un mes y tres meses)

-30°C a 30°C (entre tres meses y un año)

Temperatura de carga

5° a 40°C (41° a 104°F)

Duración de la batería interna

3,3 horas

Duración de la batería externa

2,7 horas

Tipo de carga

Utilice un cargador USB-C con una potencia nominal máxima y un voltaje de 65 W y 20 V. Se recomienda el cargador portátil DJI.

Tiempo de carga

Dos horas para baterías internas e internas más externas (para usar el método de carga oficial cuando el avión está apagado)

Batería de vuelo inteligente T40

Modelo

BAX601-30000mAh-52.22V

Peso

Aprox. 12 kg

Capacidad

30000 mAh

Voltaje

52,22 voltios

Generador inversor multifuncional D12000iE

Canal de salida

1. Salida de carga CC 42-59,92 V/9000 W

2. Fuente de alimentación para disipador de calor refrigerado por aire 12 V/6 A

3. Salida CA 230 V/1500 W o 120 V/750 W [7].

Tiempo de carga de la batería

Completamente
